宜昌振荡波局放耐压试验系统 规则 在运行本测试系统前，请操作者熟知本章节的相关规则。连接被测电缆前一定要遵守下列五项规则以及其它相关规则。切断被测电缆电源；防止被测电缆重新带电； 3. 确保电缆上没有残存电压； 隔离邻近带电设施2.1 简介 本测试系统按照 IEC 348 关于电子测量仪器标准进行设计，能够确保操作者的。请严格遵守和地方以及操作手册中提及的安规。 请在正常天气情况下使用 OHV 系统，如设备受潮则禁止使用。如果设备受潮，请将其放置在温暖、干燥的环境，潮气消失后才可使用。 本系统的操作人员须按手册中所述接受培训后才可进行操作。调试、维修以及部件保养需要求 由专业人员来完成，请勿擅自操作。 2.2 警告 进行任何测试前，切记将测试系统接地。 请为自己的负责！ OHV 系统测试中，其部件将有高压，禁止触碰运行中的高压部件，确保人身。 测试者和辅助人员应严格遵守规定，防止造成人员和设备伤害。 测试时，请远离被测电缆及高压单元。 测试现场一定要摆放警告标识以及障碍物，测试无关人员需远离测试现场。所有高压设备都应该配备电路。在被测电缆、测试电缆结束测试后，所有部件接地并已无电压的情况下，才允许 相关人员进入测试区域。 设备内部或外部的电路处于开路状态或未接地时都很危险，禁止故意断开电路。 调试、维修或维护等工作一定要由专业人员来执行，未经认可的人员进行调试、维修或维护而引起的设备损坏将不享受质保。非专业人员进行操作有可能会造成危险。禁止随意拆卸设备，当设备被拆开或出现故障时，禁止对设备进行通电。 更换坏保险丝时，请确保替换的保险丝与原保险丝电流等级以及类型完全相同。选择完全匹配的保险丝，同时防止保险盒短路。 当怀疑设备出现故障时，一定要将整个系统关闭，并防止设备再次启动。如果设备出现下列问题，其性能会受到相应的影响； - 设备被明显损坏； /.； 无法完成指定测试； - 数据保存情况异常，且保存时间过长； - 设备在运输过程中受到损坏。

宜昌振荡波局放耐压试验系统 35kV测试系统主要技术参数4.1技术指标试品电容量：≤0.6ｕF. 试验电压：AC 55kV阻尼振荡波频率范围：30～300Hz变频串联谐振耐压试验频率范围：30～300Hz局放测试范围：5PC～100nC ，局放定位精度：1％适用电缆规格：电压35kV及以下等级，300mm2截面电缆3公里4.2设备的组成部分：1、高压电缆局放测试系统软件(笔记本电脑)2、交流振荡波高压试验电源1）输出功率: 15KW2）输出频率: 30HZ-300HZ3）频率分辨率: 0.1HZ4）输入电源: AC220V±10﹪或AC380V3、谐振电抗器总性能参数（共8节，可根据现场串并联使用）1)电感量: 15H/12A2)工作频率: 30HZ-300HZ3)试验电压: AC 55KV4)试验电流: 12A4、专用局放数据滤波采集装置采样频率：125MHz存储深度：64M软件：专家诊断系统5、局放校准器(50PC ，100PC 200PC 500PC 1nC ，2nc， 5nC ，10nC ，20nC)6、励磁变及振荡波产生器

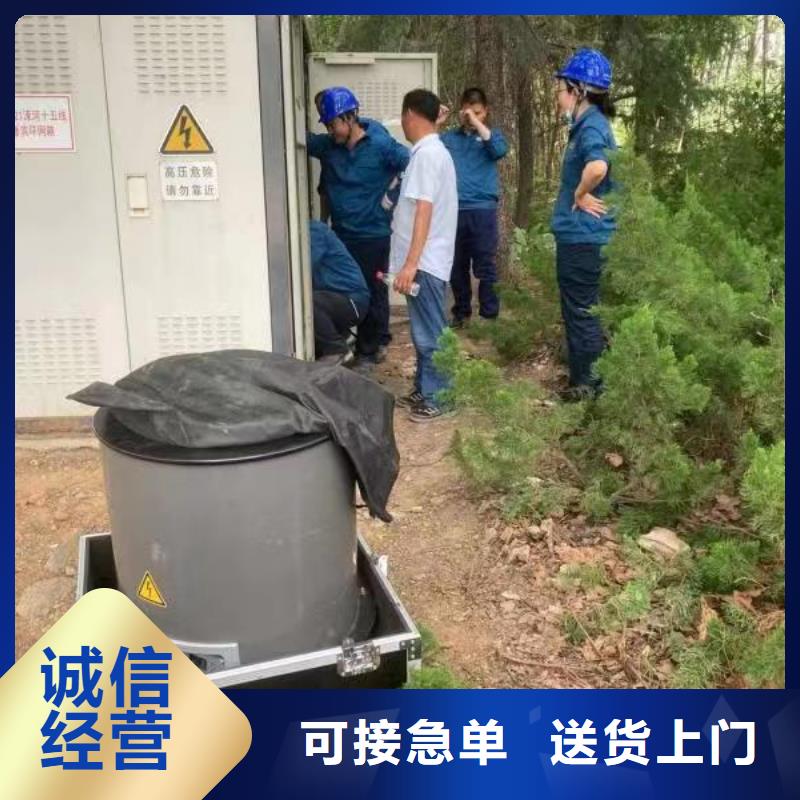

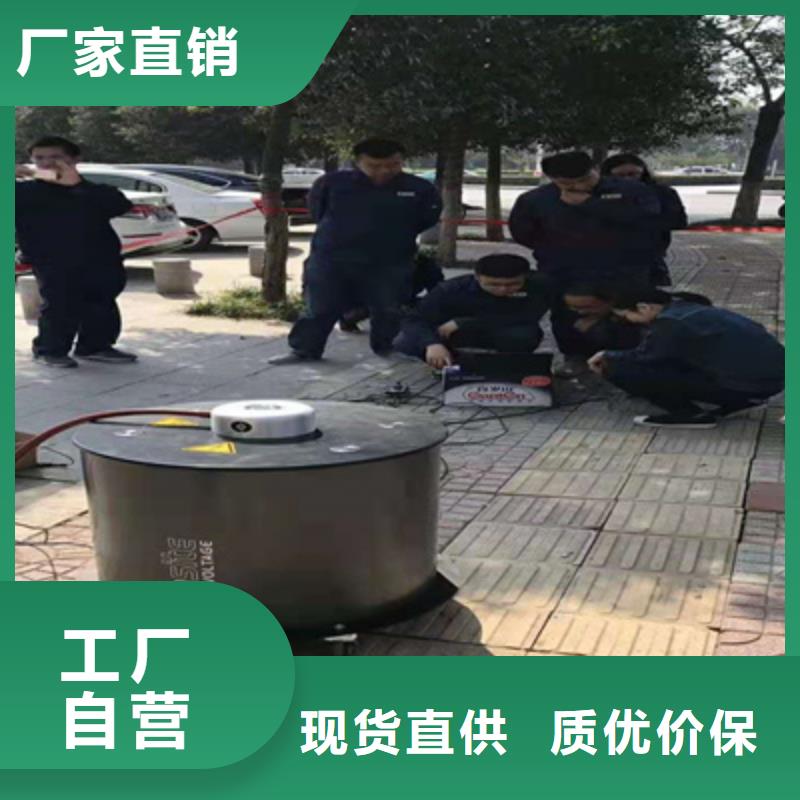

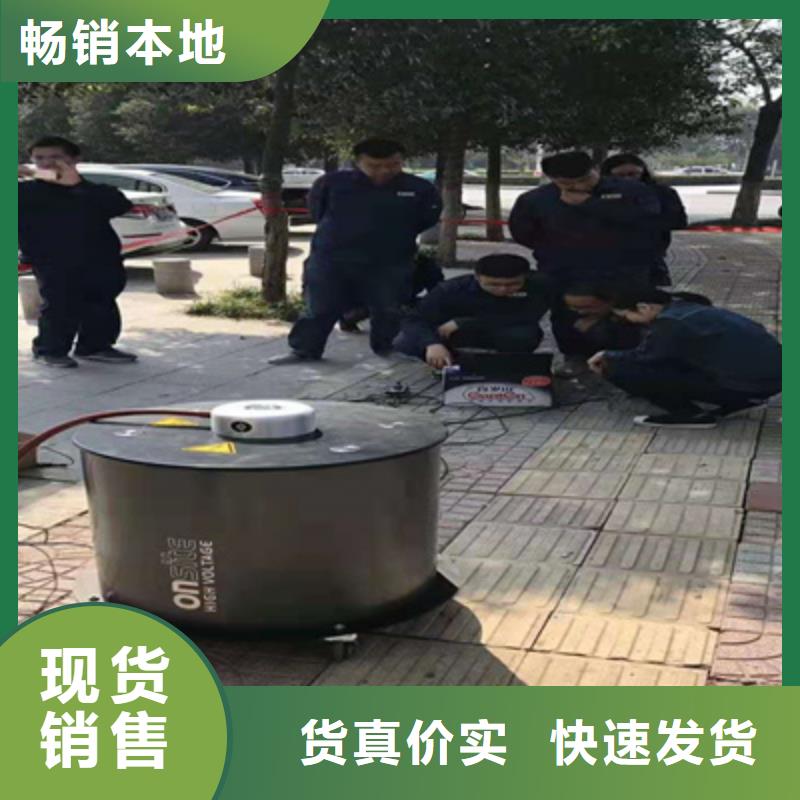

宜昌振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。

宜昌振荡波局放耐压试验系统?10kV电缆振荡波局部放电检测系统序号名称项 目协议参数值110kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰2控制装置控制紧急停机功能和控制回路；含有紧急制动按钮和运行指示灯3脉冲校准仪局放校准仪1pC – 200nC 4无局放降频装置电容0.15 μF无局放装置带无局放连接装置5控制装置控制装置高性能笔记本电脑

宜昌振荡波局放耐压试验系统 维护按照规定正常使用条件下，系统无需定期维护，请定期检查测试系统各个连接头绝缘情况。若高压连接电缆出现绝缘损坏的情况，请定购新连接电缆。系统为局部放电和电压测试系统，请测试过程中要确保校准的有效性。请确保高压连接头插拔使用正确的方式9. 解答疑难问题 通常测试中出现的问题是由于 OHV系统连接不牢而造成的。对电缆较低电压测试时，如果高压电缆或接地电缆连接不牢，有可能出现很高的局放水平，此时请关闭系统并检查连线状况，如连接情况没有问题，重启系统后还是出现同样问题，则请与供应商联系。设备配备的外包装完全可以应付运输过程中的正常碰撞。但是，在搬运设备时还是要尽量小心，以免设备造成损坏。当设备需要再次运输而原外包装又不在时，使用替代外包装的性能要高于或与原外包装性能一致。10.设备的回收 系统到达使用寿命后，应将其拆卸报废或循环利用，拆卸时并无严格要求。设备中有一些金属部件，包括铝以及合成金属等，这些部件可以根据用户公司的规定对其进行回收等处理。 11. 简述 系统可能对电力电缆的绝缘状况加以测试和评估，其诊断技术和原理比较先进。本系统为无损测试，不会对电缆造成任何损坏。 测试时需对系统和自己操作充满信心，相信自己的判断。

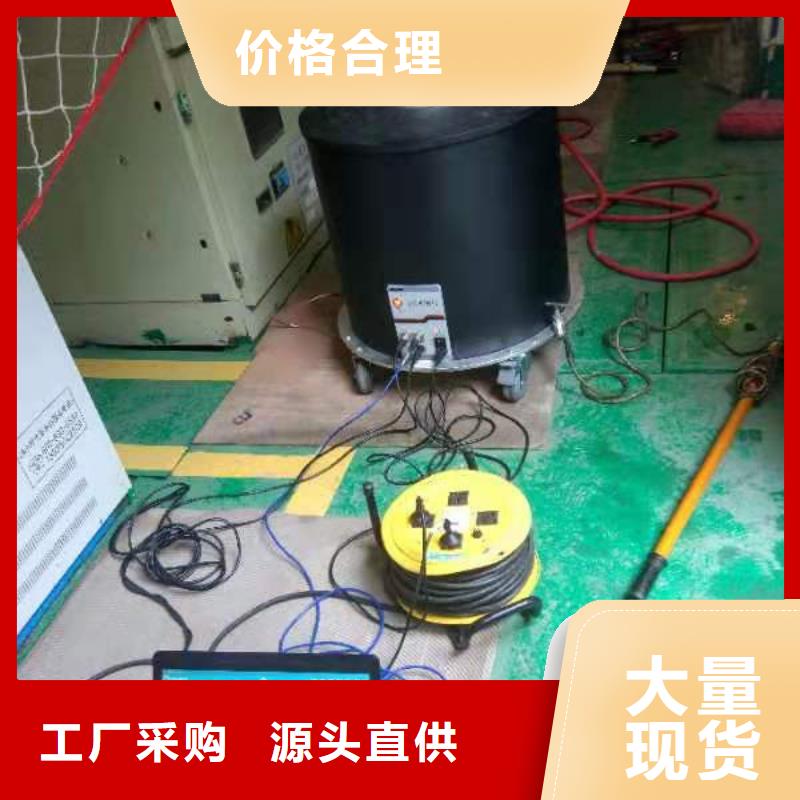

宜昌振荡波局放耐压试验系统阻尼振荡波电缆测试系统移动式测量和诊断系统是基于阻尼振荡波技 术。它可以帮助您对电缆的状态进行诊断评估。 一般常见的电缆故障例如? 安装质量不合格? 铺设电缆是处理不当? 电缆中间接头以及终端头不合格? 电缆绝缘的老化可以被快速发现同时定位。设备内置一个高压直流电源、半导体开关和电抗器，用高压 直流电源将试品电缆充电至预定值之后，半导 体开关动作，电抗器和容性的试品电缆发生串 联谐振并在试品电缆上施加阻尼振荡的电压波形。本测试系统具有使用灵活、可批量自动测试、分析系统的特点。系统参数 10kV DAC 检测系统 35kV DAC 检测系统DAC 输出电压 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 频率范围 20 Hz – 1000 Hz (参照 IEC 60060-3)测试电容范围 0025 μF – 5 μF局放测量范围/分辨率 5 pC – 100 nC / 1 pC测量的局放带宽 100 kHz – 500 kHz (参考 IEC 60270)校准模式下的附件定位 已集成局放定位宽频 100 kHz – 20 MHz自适应配置输入电压 单相 94 – 250 V 48 – 63 Hz 500 VA 单相 94 – 250 V 48 – 63 Hz 500 VA设备尺寸直径:高度:ca. 620 mmca. 690 mm直径:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg运输方式 铝合金起重棒操作 通过网线连接笔记本远程操作或使用 wifi 无线连接软件分为测试和分析两部分，测试部分可以提供各电压等级的测试电压，同时具备自动检测的功能；分析部分包括时域反射，故障定位，PRPDA 局放模式图，兼容其他设备数据格式，可自动生成测试报告

宜昌振荡波局放耐压试验系统本测试系统按照 IEC 348 关于电子测量仪器标准进行设计，能够确保操作者的。请严格遵守和地方以及操作手册中提及的安规。 请在正常天气情况下使用 OHV 系统，如设备受潮则禁止使用。如果设备受潮，请将其放置在温暖、干燥的环境，潮气消失后才可使用。 本系统的操作人员须按手册中所述接受培训后才可进行操作。调试、维修以及部件保养需要求 由专业人员来完成，请勿擅自操作。 2.2 警告 进行任何测试前，切记将测试系统接地。 请为自己的负责！ OHV 系统测试中，其部件将有高压，禁止触碰运行中的高压部件，确保人身。 测试者和辅助人员应严格遵守规定，防止造成人员和设备伤害。 测试时，请远离被测电缆及高压单元。 测试现场一定要摆放警告标识以及障碍物，测试无关人员需远离测试现场。所有高压设备都应该配备电路。在被测电缆、测试电缆结束测试后，所有部件接地并已无电压的情况下，才允许 相关人员进入测试区域。 设备内部或外部的电路处于开路状态或未接地时都很危险，禁止故意断开电路。 调试、维修或维护等工作一定要由专业人员来执行，未经认可的人员进行调试、维修或维护而引起的设备损坏将不享受质保。非专业人员进行操作有可能会造成危险。禁止随意拆卸设备，当设备被拆开或出现故障时，禁止对设备进行通电。 更换坏保险丝时，请确保替换的保险丝与原保险丝电流等级以及类型完全相同。选择完全匹配的保险丝，同时防止保险盒短路。 当怀疑设备出现故障时，一定要将整个系统关闭，并防止设备再次启动。如果设备出现下列问题，其性能会受到相应的影响； - 设备被明显损坏； /.； 无法完成指定测试； - 数据保存情况异常，且保存时间过长； - 设备在运输过程中受到损坏。

宜昌振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。

宜昌振荡波局放耐压试验系统 为更好地使用本系统请仔细阅读使用说明书，并请妥善保管以备日后使用。本公司保留更改本说明书内容的权利和产品更新导致的表述差异。35kV电缆振荡波局部放电检测系统 OWTS 60青岛天正华意电气OWTS 60适用于测试6kV～35kV电压等级电力电缆。输出电压60kV，输出电流达到10mV，是同类产品中输出功率的设备，节省了现场的试验时间。小可测电压达3kV可轻松覆盖35kV电压等级以下电缆的振荡波试验。图2 青岛天正华意电气OWTS型35kV电缆振荡波局部放电检测系统一、行业标准关于6kV～35kV电缆振荡波测量系统及测试方法的规定1.1 DL/T 1575-2016《6kV～35kV电缆振荡波局部放电测量系统》该标准对6kV～35kV电缆振荡波局放检测系统性能、检验方法、检验规则及标识、包装、运输等提出了具体的要求。1.2 DL/T 1576-2016《6kV～35kV电缆振荡波局部放电测试方法》关于电缆局放处理的规定测试电压及次数根据电缆类型，相应的测试电压及次数如表1所示。若测试过程中发现放电量急剧增加，应停止升压测试，尝试定位排查潜在缺陷。表1 振荡波局部放电试验中各测试电压及次数电缆类型 试验电压U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投运电缆 1 1 3 1 1 3 3 1 3 1 1已投运电缆 1 1 3 1 1 3 3 - - 1 1注：新投运电缆为敷设时间小于1年且未经过大修的电缆；其他情形按已投运电缆考虑临界局部放电量参考值：典型的交联聚乙烯（XLPE）和油纸绝缘（PILC）电缆参考临界局部放电量如表2所示。表2 典型的交联聚乙烯（XLPE）和油纸绝缘（PILC）电缆参考临界局部放电量
